一、UPS——不间断电源

　　1.1UPS电源的工作原理及组成

　　UPS（Uninterruptible Power System），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将机内电池的能量，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

一般来讲，UPS由五大部分组成：整流电路、储能机构、逆变电路、旁路开关电路及测控电路。①整流电路：将交流电变换为直流电，完成对储能机构充电，同时通过逆变器向负载供电。②储能机构：储能机构是UPS的核心部分，当市电正常时，储能机构从电网吸收能量储存；当市电中断时，储能机构将电能释放出来，供逆变器使用。③逆变电路：将整流电路所得的直流电压或者储能机构的电压变换成交流电压。④旁路开关：是市电旁路供电和逆变器供电的电气转换器件。⑤测控电路：是UPS的“大脑“，监测输入电压、电流的水平和控制输出的电压和电流精度；设置和控制整流器、逆变器；控制储能机构的充放电；控制主回路与旁路之间的转换。

　　1.2UPS电源的分类及特点

　　目前常见的UPS有后备式、在线式和在线互动式三种，主要特点如下：

　　a.后备式UPS，具有电路简单、成本低、可靠性高的优点，但是其输出电压稳定精度差，市电掉电时负载供电有一段时间的中断。另外受切换电流和动作时间的限制，输出功率一般较小，一般后备式正弦波输出UPS容量为2kVA以下，后备式方波输出UPS容量在1kVA以下。

　　b.在线式UPS，目前绝大多数大中型UPS都是在线式的。在线式UPS的特点有：①不论市电正常与否，负载都由逆变器供电，所以当市电发生故障的瞬间，UPS的输出电压不会产生任何间断；②由于UPS逆变器采用高频SPWM调制和输出波形的反馈控制，可以向负载提供电压稳定度高、波形畸变小、频率稳定以及动态响应速度快的高质量的电能；③全部负载功率都由逆变器提供，输出能力受限制；④整流器和逆变器都承担全部负载功率，整机效率比较低。

　　c.在线互动式UPS，在线互动式UPS与在线式UPS相比，省去了整流器和充电器，而由一个身兼二职的逆变器/充电器模块配以蓄电池组构成，具有效率高（可达98%以上）、结构简单、成本低、可靠性高的优点，但是它大部分时间由市电直接给负载供电，输出电压质量差，市电掉电时交流旁路开关存在断开时间，导致UPS输出存在一定时间的电能中断。

二、EPS——应急电源

　　2.1EPS电源的工作原理及组成

　　EPS（Emergency Power Supply），即应急电源，是采用单体逆变技术，集充电器、蓄电池、逆变器及控制器于一体。①当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理，然后再由电池组向逆变器提供直流能源。在这里，充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量（Ah）的充电电流的小功率直流电源，它并不具备直接向逆变器提供直流电源的能力。此时，市电经由EPS的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。与此同时，在EPS的逻辑控制板的调控下，逆变器停止工作处于自动关机状态。在此条件下，用户负载实际使用的电源是来自电网的市电，因此，EPS应急电源也是通常说的一直工作在睡眠状态，可以有效的达到节能的效果.②当市电供电中断或市电电压超限（±15%或±20%额定输入电压）时，互投装置将立即投切至逆变器供电，此时在电池组所提供的直流能源的支持下，用户负载所使用的电源是通过EPS的逆变器转换的交流电源，而不是来自市电。③当市电电源恢复正常工作时，EPS的控制中心发出信号对逆变器执行自动关机操作，同时还通过它的转换开关执行从逆变器供电向交流旁路供电的切换操作。此后，EPS在经交流旁路供电通路向负载提供市电的同时，还通过充电器向电池组充电。

　　EPS电源系统主要包括整流器、充电器、蓄电池组、逆变器、互投装置等部分。其中逆变器是核心。整流器的作用是将交流电变成直流电，充电器对蓄电池及逆变器模块供电。逆变器的作用则是将直流电变成交流电，给负载稳定持续地供电，互投装置保证负载在市电及逆变器输出间的顺利切换。系统控制器对整个系统进行实时监控，可发出告警信号，同时可以通过串行口与计算机或Modem连接，实现对供电系统的微机监控和远程监控。

　　2.2EPS应急电源的分类

　　根据所带负载种类大致可分为以下三种：

　　a.应急照明和事故照明类的照明型EPS，一般以单相为主，主要为应急照明场合（如商场、娱乐场所、办公场所、交易场所等）提供集中供电。

　　b.应急照明及混合型负载类的照明/动力混合型EPS，一般适用于负载性质比较复杂的场合，比如既有照明型负载，又有动力型负载，所以一般以三相居多，适用场合为宾馆、高层建筑、医院、大型商场等）

　　c.电机专用的变频起动类的动力型EPS，广泛应用于大功率电动机负载，如电梯、消防水泵、大型风机等。可避免因电机起动过程中的大电流冲击而损坏设备。与其他EPS不同之处是此类EPS一般只有单路输出。当输入的三相市电正常时，经整流后给逆变器提供直流电，同时经充电器对电池组充电；当三相输入断电或异常时，自动转由电池组给变频器提供直流电。当需要点击负载工作时，送给变频器起动信号（运行信号、远程控制信号等），变频器会立即输出。从0~50Hz变频供给电动机进行变频起动，当其频率到达50Hz后保持正常运行。

三、EPS电源与UPS电源的区别

　　（1）我国EPS的发展是起源于电网突发故障时，为确保电力保障和消防联动的需要，它能即时提供逃生照明和消防应急，保护用户生命或身体免受伤害，其产品技术要求受公安部消防认证监督，并接受现场消防验收。而UPS只是用来保护用户设备或业务免受经济损失，其产品技术要求受信息产业部认证。两者适用的安全规范明显不同，因而具有不同的价值观。

　　（2）EPS和UPS均能提供两路选择输出供电，UPS为保证供电优质，是选择逆变优先；而EPS是为保证节能，是选择市电优先。当然两者在整流/充电器和逆变器的设计指标上是有差异的。

　　（3）UPS由于是在线式使用，出现故障可以及时报警，并有市电作后备保障，使用者能及时掌握故障并排除故障，不会对事故造成更大的损失。而EPS是离线式使用，是最后一道供电保障，因而其可靠性设计要求更高，不能简单理解为后备式UPS，否则就把EPS的重要性一笔勾销了。如果EPS在市电故障时，不能通过蓄电池应急供电，则EPS如同虚设，造成的后果将不堪设想。

　　（4）UPS供电对象是计算机及网络设备，负载性质（输入功率因数）差别不大，所以国标规定UPS输出功因为0.8。而EPS供电对象则是电力保障及消防安全，负载性质为感性、容性及整流式非线性负载兼而有之，其输出功率因数就不能设定为0.8（EPS国标将规定其数值），而且有些负载是停市电后才投入工作的，因而要求EPS能提供很大的冲击电流，EPS需要输出动态特性要好，抗过载能力更强。因此EPS与UPS各组成部分的技术设计指标分配是不同的。

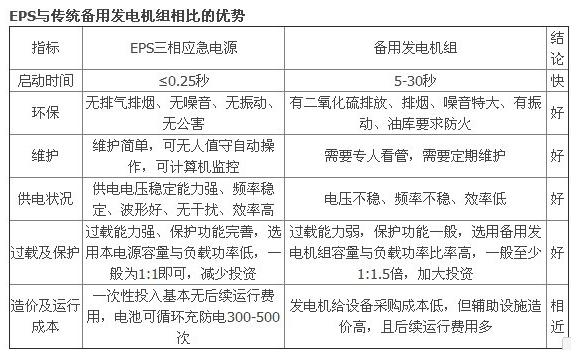

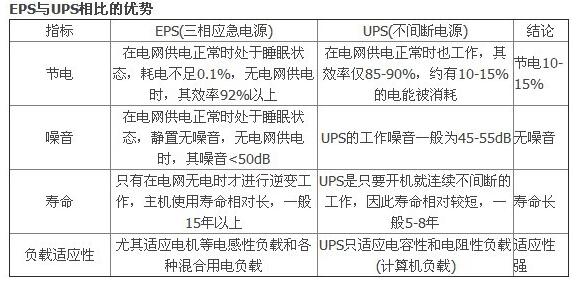

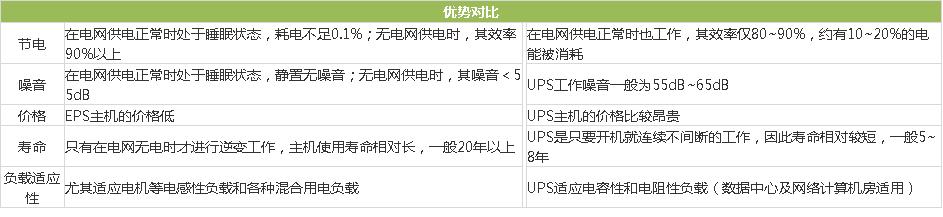

四、EPS消防应急电源与UPS电源的比较

　　（1）指标

　　EPS:消防应急电源

　　UPS:不间断电源

　　（2）运行方式

　　EPS:采用离线运行方式，高效节能、噪音低

　　UPS:采用在线运行方式，效率70％，噪音高

　　（3）节电

EPS:在电网正常时处于睡眠状态,耗电不足0.1%,无电网供电时,其效率92%以上

UPS:在电网供电正常时也工作,其效率仅85%-90%,约有10-15%的电能被消耗

　　（4）寿命

EPS:只有在电网无电时才进行逆变工作,主机使用寿命相对长,一般15-20年.

UPS:是只要开机就连续不间断工作,因此寿命相对较短,一般5-8年

　　（5）负载适应性

　　EPS:尤其适应电机等电感性负载和各种混合用电负载

　　UPS:只适应电容性和电阻性负载(计算机负载)

　　（6）系统组成

　　EPS简单，故障率低

UPS复杂，故障率高

输出上的区别

　　UPS的供电对象是计算机及网络设备。负载性质差别不大，所以国标规定UPS输出功率因数为0.8。而EPS消防应急电源主要是作为电源应急保障，负载性质为感性、容性及整流性负载兼而有之。有些负载是市电停电后才投入工作的。因而要求EPS能提供很大的冲击电流，一般要求120%额定负载下仍能正常运行10rain以上，所以EPS需要输出动态特性要好，抗过载能力要强。UPs额定容量以视在功率（kv·A）为单位，EPS额定容量以有功功率（kW）为单位。在线式UPS为保证输出供电不间断和优质供电，选择逆变优先。而EPS电源为保证应急使用，是选择市电优先。

　　功能上的区别

　　这两者均有市电旁路及逆变电路，但EPS仅具有持续供电功能，一般对逆变切换时间要求不高，可有多路输出，有些EPS还配置EPS蓄电池单体监测功能。EPS在市电正常时由旁路供电。在市电中断时才转为逆变供电，电能利用率高，而UPS一般强调其三大功能：稳压稳频；对切换时间要求极高的不问断供电；净化市电；在日常着重整流，逆变的双变换电路供电，在逆变器故障或过载时才转为旁路供电，电能利用率不高。UPS并不是仅在市电中断时才发挥作用。当市电出现电压过低、过高，线路出现浪涌等异常情况，UPS能输出高质量电源，确保用电设备正常运行。

　　 应用领域上的区别

在我国EPS电源主要用于消防类负荷及一些对供电质量要求不太高，但需保证连续供电的用电设备。仅强调能持续供电这一功能。EPS用于消防负荷时，其产品技术受消防认证。UPS一般用于计算机及数字信息系统等场合。要求供电质量较高的负载，主要强调逆变切换时间、输出电压、频率稳定性、输出波形的纯正、无各种干扰等。

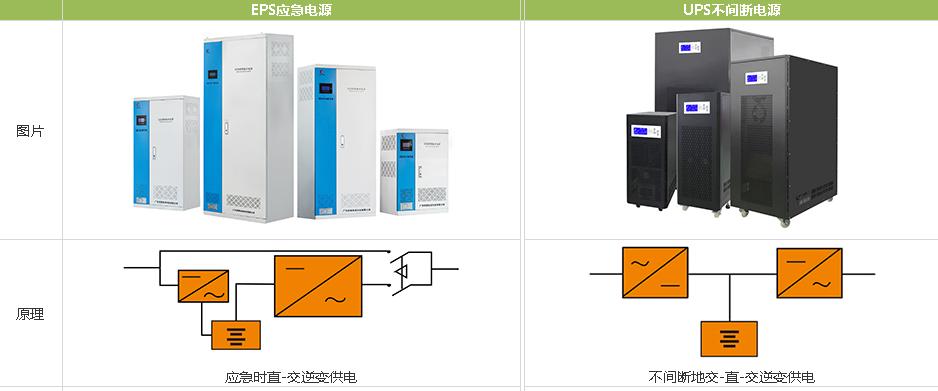

一、工作方式不同

EPS消防应急电源工作方式是非在线工作方式。市电正常时，由市电旁路直接向负载供电，逆变器作为市电的后备冗余，因此具有无能耗、寿命长等优点。当市电失电时瞬时自动切换，由蓄电池经逆变器向负载供电。

传统UPS不间断电源是在线工作方式，无论市电正常与否均通过逆变器、蓄电池向负载供电。因此有能耗、有噪音，影响设备及电池的使用寿命。

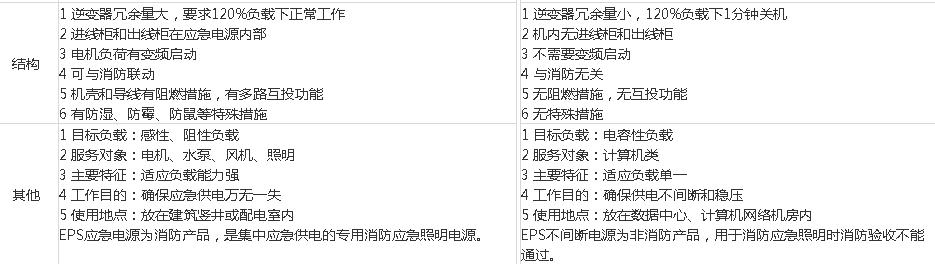

二、内部装置不同

EPS消防应急电源由逆变器、整流/充电器、蓄电池、隔离变压器、控制器、转换单元等主要部件组成。

UPS不间断电源因工作方式和适用场合与EPS应急电源不同，因此没有转换单元装置。UPS电源高频机没有隔离变压器。

三、适用负载种类不同

EPS消防应急电源属消防类设备，应适用于感性负载(如气体放电灯、荧光灯、电机类)和阻性负载(如白炽灯)。

UPS不间断电源用于计算机类设备，只适用于容性负载。

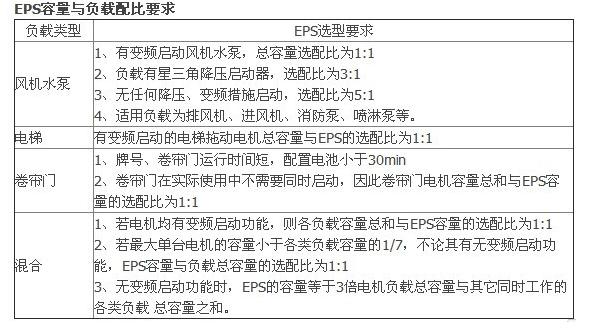

四、选型配置不同

国标GB17945-2000中特别规定，“应急电源装置应至少能在120%条件下正常工作”，除了蓄电池配置相应增加外，逆变器的容量也应至少加大1.5倍，在感性消防负载气体放电的点灯启动瞬间的启动电流较大，UPS不间断电源必须以数倍额定容量配置。

五、元器件选用要求不同

由于EPS应急电源属于消防类设备，其工作条件要求较苛刻，国标GB17945-2000中第6.11 、6.12、6.13、6.14、6.15条规定EPS应急电源需要通过高温+55℃、低温-25℃试验和恒定湿热、振动、冲击等试验。《招标文件》第2.3.1款中“装置内所有元器件和材料应具有阻燃或不燃特性”。

UPS不间断电源通常置于计算机房等空调场所，对元器件耐高温、湿热、振动、冲击、防尘等无特殊要求。UPS不间断电源机内导线无阻燃或不燃要求。

六、消防特性不同

EPS应急电源应急电源装置作为火灾时，为人员逃生提供照明的供电电源，在正常应急放电完毕关机后，还可强制启动，直至电池完全放电为止，此时电池电压下降，电流上升，温升高，因此要求EPS应急电源所配置的逆变器等元件必须能承受大电流的冲击和高温升的恶劣条件。逆变器必须有较大的电压输入范围。EPS应急电源的设计的出发点是为了保护人而不是保护设备的。

UPS不间断电源中配置的蓄电池在低于额定电压关机后不可再启动，如额定电压为12V的电池，当电池电压下降到10V左右时则自动关机，以保护UPS电源设备。

七、安全性能

EPS消防应急电源由于对消防设备特殊的人身安全要求，EPS应急电源需配有隔离变压器，以保证人身安全。

UPS不间断电源没有配置隔离变压器，如用于消防设备供电，存在触电隐患。

八、消防验收

EPS消防应急电源产品是国家强制认证产品，必须取得生产许可认证。UPS不间断电源制造标准不是GB17945-2000的消防标准，没有国家消防合格评定中心的认证。不能通过消防验收。

由此可见，eps消防应急电源与ups不间断电源有着明显的区别，加上eps应急电源会有几秒的切换，而ups不间断电源则是零切换的，因此对于使用场所比较严的设备，必须用ups而不是eps，比如医院ICU重症监护室设备，机房服务器，计算机等设备或者其他需要用到UPS不间断电源的场所。因此大家在选择应急电源时，针对所需环境的要求给出合理的配置，使得设备发挥更加的效能。
